tekniset tiedot
Leikkuualue: 3000 * 1500mm
Leikkausnopeus: 30 m / min
Tuettu graafinen muoto: AI, PLT, DXF, BMP, LAS, DXP
Sovellus: Laserleikkaus
Kunto: Uusi
Leikkauspaksuus: 0-30 mm
CNC tai Ei: Kyllä
Jäähdytystila: vesijäähdytys
Ohjausohjelmisto: Cypcut
Alkuperäpaikka: Anhui, Kiina (Manner)
Sertifiointi: CE, ISO, SGS, CCC
Takuu: 1 vuosi
Laserlähde: IPG / Raycus / nNIGHT / MAX
Leikkuupää: Precitec / Raytools / OSPRI / WSX
Servotyyppi: Servomoottori
Jäähdytysjärjestelmä: Vedenjäähdytin
Laserteho: 500/750/1000/1500/2000 / 3000w tai räätälöity
Työalue: 1500 * 3000mm
Leikkuumateriaalit: hiiliteräs / ruostumaton teräs / alumiini / kupari
Sähköinen komponentti: ranskalainen Schneider
Vaihteisto: YYC
Tuotesovellus

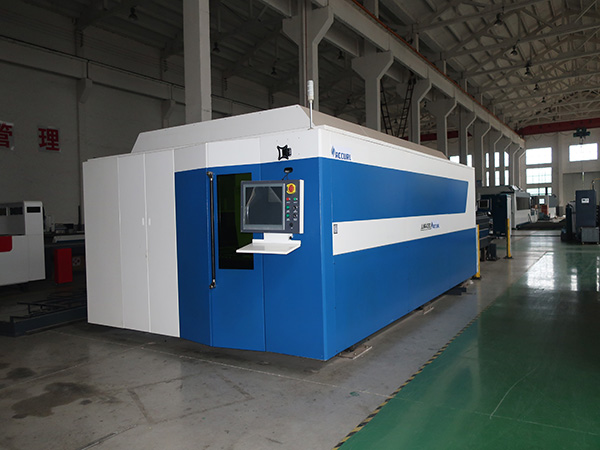

CL-G3015A CNC-kuitujen laserleikkauslaite on täydellinen laserleikkauslaitteiden sarja, joka on integroitu kuitu laseriin, jäähdyttimiin, kuitujen leikkaamiseen, leikkauskoneisiin, ohjausjärjestelmään, vesijärjestelmään, ilmanpoistojärjestelmään ja niin edelleen. Koko kone käyttää kiinteää työkappaletta ja siirrettävää portaalirakennetta. Se on kaksiakselinen, kolmiakselinen CNC-laserleikkauskone. Niiden joukossa XY-akselin kytkentä toteuttaa tason leikkaussyötön Z-akselin kelluvan seuranta-työkappaleen pinnan. Neljä CNC-akselia ohjataan liikkuvilla ohjaimilla, ja leikkuulevyn osa X, Y, Z-akseli ohjataan AC-servo-hammaspyörällä, johon X, Z-akseli ohjataan AC-servo-hammaspyörällä. Tärkein sänky, Y-akseli ottaa käyttöön teräsrakenteen säteen, dynaamisen suorituskyvyn, muun muassa laserleikkauspään, AC-servomoottorin, kuularuuviparin, liikkuvan ohjausparin, vähennys-, hammaspyörä- ja telineiden parin kaikki valitsevat tunnetun tuotemerkin. CNC-järjestelmä ottaa käyttöön kotimaisen laser-erikoisnumeerisen ohjausjärjestelmän, konfiguroi ammattimaisen leikkausohjausohjelmiston ja apuohjelmointiohjelmiston. Kompakti rakenne, riittävä jäykkyys, hyvä luotettavuus ja korkea leikkausteho.
CNC-kuitujen laserleikkauslaite soveltuu ruostumattomasta teräksestä, hiiliteräksestä, seostetusta teräksestä, silikoniterästä, galvanoidusta teräslevystä, alumiiniseoksesta, titaaniseoksesta ja muista metallimateriaaleista.
Pääpiirteet
1. Liikkuva porttipalkki hyväksyy uuden rakennesuunnittelun sekä uuden valmistusprosessin, joka säilytti vakauden korkealla kiihtyvyydellä ja teki ekstruusioliuoksen alumiiniseoksesta suuren pituuden. Tämä laski 12% painosta ja lisäsi 20% jäykkyyttä valusäteen verrattaessa.
2. CNC-järjestelmä, joka on kirjoitettu ihmisen ja tietokoneen välisen vuorovaikutuksen käyttöliittymällä, joka ottaa käyttöön kiinalaisen ja englanninkielisen ohjaustoiminnon, teki toiminnasta yksinkertaisemman ja kätevämmän.
3. Leikkausalue, jossa on laaja visio, jossa on kolme avointa sivua, jotka helpottavat raaka-aineiden lataamista ja purkamista. Sitä voidaan käyttää eri tiloissa.
4. Sähkösäätökaapissa käytettävä osarakenne voi täyttää erilaiset alueelliset järjestelyt.
5. Leikkauskammio ottaa liikkuvan ruudukon lopullisen leikkauksen tarkkaan toteuttamiseen ja säästää sekä materiaalia että leikkausaikaa.
6. Pohjaosalla oleva pölynpoistorakenne tehostuu, kun liitetty laite on tehty hyvin lähellä leikkuualuetta. Näin myös pölynpoistolaite välttää laseria, jotta varmistettaisiin pitkä käyttöikä.
7. Tämä erityinen laserleikkauspää voisi tehdä korkean hyötysuhteen leikkaamalla materiaalin tietyllä paksuudella säätämällä polttoväliä, tarkennuksen halkaisijaa ja palkki-vyötäröleikkausta, voimakasta tehoa, kuormamateriaalia sekä edessä että takana. säästää aikaa.
Tekniset parametrit
Leikkuualue (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X-akselin isku (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y-akselin isku (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z-akselin isku (mm) | 300 | 300 | 300 | 300 | 300 | |
XY-akselin paikannustarkkuus (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Aseta tarkkuus uudelleen (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Laserteho (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Palvelumme
Ennakkomyynti
* Kysely- ja konsultointituki.
* Näytteen testaustuki.
* Näytä tehdas.
Huoltopalvelu
* Koulutus koneen asentamiseen, koneen käyttökoulutus.
* Insinöörit käytettävissä huoltokoneiden ulkomailla.
