tekniset tiedot
Leikkuunopeus: 0-30000mm / min
Tuettu graafinen muoto: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Muut
Sovellus: Laserleikkaus
Kunto: Uusi
Leikkauspaksuus: 6 mm
CNC tai Ei: Kyllä
Jäähdytystila: ilmajäähdytys
Ohjausohjelmisto: FSCUT2000, Chutianin erikoisleikkausohjelma
Alkuperäpaikka: Anhui, Kiina (Manner)
Sertifiointi: CCC, ISO
Myynnin jälkeinen palvelu: Insinöörit ovat käytettävissä ulkomailla sijaitseviin huoltokoneisiin
Sovelluskentät
kone ottaa käyttöön kaikkein kehittyneimmän IPG / SPI-laserin, joka yhdistää yhtiömme suunnitteleman Gantry CNC-koneen ja korkean lujuuden omaavan hitsauskappaleen, korkean lämpötilan hehkuttamisen ja suuren CNC-jyrsinkoneen tarkan työstämisen jälkeen. Siinä on hyvä jäykkyys ja vakavuus tarkkuuskuularuuveilla, lineaarinen ohjainajo. Se on tarkoitettu pääasiassa alle 8 mm: n levyjen leikkaamiseen suurella nopeudella ja suurella tarkkuudella. Kuitulaserilla on useita etuja, kuten kaukovalon laatu, korkea kirkkaus, korkeat muunnosnopeudet, huoltovapaa, vakaa ja luotettava alhaisen kustannustason ja pienikokoinen käyttö. , joka soveltuu erityisen hyvin ruostumattomalle teräkselle, kartonkiteräkselle. Sitä käytetään laajalti metallituotteissa, laitteistoissa, tarkkuuskoneissa, auto-osissa, lasit, korut, nimikilvet, elektroniikka, lelut, mainonta ja muut toimialat.

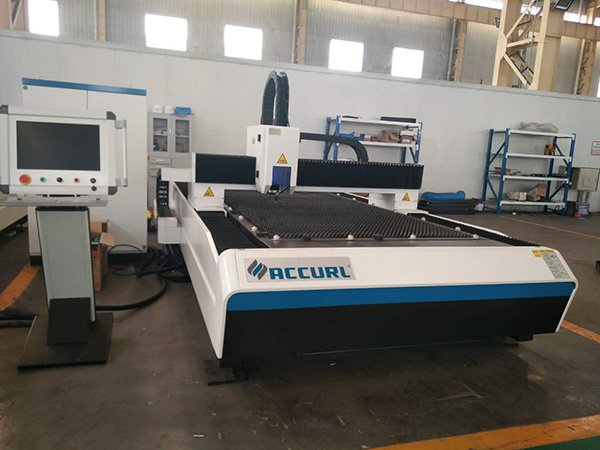

Koneen kuvaus:
1. Tuotesuunnitelma ja koostumus
Kuitulaserileikkauslaite koostuu kuitulaserista, leikkuupäästä, ohjausjärjestelmästä, jäähdytysjärjestelmästä, koneyksiköstä, pakokaasunpoistojärjestelmästä jne.
2. Tuotteen suorituskyky
Käytetään laajasti levytuotteiden, kuten hiiliteräksen, ruostumattoman teräksen, seostetun teräksen ja muiden metallimateriaalien leikkaamisessa. Voimme myös käsitellä erilaisia osia ja muotoja. kaikenlaisen tekstin, logon ja kuvion leikkaaminen.
Leikkausalue: lauta 3000mm * 1500mm,
Leikkuuteräksen paksuus: 0,2 mm - 6mm
Leikkausleveys: 0,08—0,15 mm
Kone X, Y, Z-akseli kulkee 3000mm * 1500mm * 100mm
Paikannustarkkuus: ± 0,05mm / 1000mm
Toistetaan paikannustarkkuus: ± 0,03mm / 1000mm
Koneen normaali tyhjäkäyntinopeus: 30 m / min
Suurin tyhjäkäyntinopeus: 50 m / min
1 mm paksu levy O2 Max leikkausnopeus:
(IPG-1000 Laser) 10 m / min
(SPI-CW-1500 Laser) 15 m / min
Leikkaussyvyys:
Hiiliteräs (O2) 7mm
Ruostumaton teräs (N2) 3,5 ~ 4 mm
Ruostumaton teräs (O2) 6mm
3. Luettelo tuotejärjestelmästä:
Laser
FIberlaserit: 1000 W (valinnainen SPI)
Ulkoinen optinen polku ja leikkuupää
Laserleikkauspää Korkea, tarkkuus automaattinen leikkuupää
Kapasitiivinen anturi BCS100, Automaattinen seuraa
Tarkennuslinssi 25,4 F = 100
Isäntä kone
Konepaja ja lisävarusteet 3000mm * 1500mm leikkuupää
X-akselin kuularuuvi 4010 nopea ruuvi, 35 mykistysraite; TAIWAN HIWIN
Valssausohjaimen 5050 Y-akseli, nopea kierre, 45 mykistysraite; TAIWAN HIWIN
Planetaarinen pelkistin VRB140, Japani SHIMPO
Japanin kantaminen, NSK
Pölysuoja Qingdao, HEMA
Vedä ketju PKK, Kiina
