tekniset tiedot
Leikkuunopeus: 80 m / min
Tuettu graafinen muoto: DWG, DXF
Sovellus: Laserleikkaus
Kunto: Uusi
Leikkauspaksuus: 0-25mm
CNC tai Ei: Kyllä
Jäähdytystila: vesijäähdytys
Ohjausohjelmisto: Cypcut
Alkuperäpaikka: Kiina Anhui (Manner)
Tuotenimi: ACCURL
Sertifiointi: CE, ISO, SGS

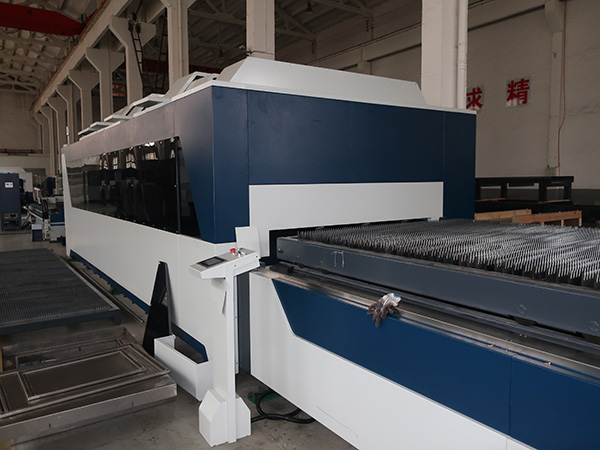

Tuotteen nimi: Fiber Laser Tube & Plate -leikkuri
Virtalähde: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
leikkausmuoto: levy ja putki
Työalue: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Tyyppi: Fiber Lasr Cutting
Enimmäisnopeus: 80m / min
Putken halkaisija: 30mm-220mm
Putken leikkauspituus: Alle 6 m
X, Y-akselin sijainti on 0,05 mm
X, Y-akselin toistettavuuden tarkkuus: 0,025mm
Myynnin jälkeinen palvelu: Insinöörit ovat käytettävissä ulkomailla sijaitseviin huoltokoneisiin
Fiber laser -leikkauskoneen edut:
1. Erinomainen polun laatu: Pienempi laserpiste ja korkea tehokkuus, korkea laatu.
2. Suuri leikkausnopeus: leikkausnopeus on 2-3 kertaa suurempi kuin sama teho-CO2-laserleikkauskone.
3. Vakaa juoksu: ota käyttöön maailman huippuluokan lasikuituja, vakaa suorituskyky, avainosat voivat saavuttaa 100 000 tuntia;
4. Korkean tehokkuuden valosähköinen muuntaminen: Vertaa CO2-laserleikkauskoneeseen, kuidun laserleikkauslaitteella on kolme kertaa valosähköinen muuntotehokkuus.
5. Halvat kustannukset: Säästä energiaa ja suojele ympäristöä. Valosähköinen muuntokerroin on jopa 25-30%. Alhainen sähkönkulutus, se on vain noin 20–30% perinteisestä CO2-laserleikkauskoneesta.
6. Matala huolto: kuitulinjan siirto ei tarvitse heijastaa linssiä, säästää ylläpitokustannuksia;
7 Helppo toiminta: kuitulinjan siirto, optisen reitin säätö.
Tekniset parametrit
Tehokas työskentelyalue (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Suurin putken halkaisija | 200mm (voidaan räätälöidä 600 mm: n mukaan) | ||
Putken pituus | 6mm | ||
Z-akselin isku | 120 mm | ||
Suurin mahdollinen nopeus | 60 m / min | ||
X, Y-akselin sijainnin tarkkuus | 0,05 mm | ||
X, Y toistettavuuden tarkkuus | 0,025 mm | ||
Laserlähde | 500w / 700w / 750W / 800W / 1000W / 1200W / 2000W | ||
Hiiliteräs | ≤10mm | ||
Ruostumaton teräs | ≤ 4 mm | ||
Alumiini | ≤ 4 mm | ||
Vakioasetukset
Kuituvirta | Raycus / IPG | ||
Kuitujen leikkauspää | Raytool | ||
Koneen runko | TAYOR | ||
Ristipalkki | TAYOR | ||
Työpöytä | TAYOR | ||
Vaihteisto | kärki | ||
X, Y Teline ja hammaspyörä | Ruotsi Linden | ||
Palliruuvi | Taiwan Hiwin | ||
kisko | Taiwan Hiwin | ||
Paineilmajärjestelmä | Japani SMC | ||
jäähdytysjärjestelmä | Tayor | ||
Sähkökomponentit | Schneider | ||
Ohjausjärjestelmä | CypCut | ||
AC-servomoottori ja kuljettaja | Yaskawa | ||
CAD / CAM-ohjelmisto | Smart Nest ammattilainen | ||
Leikkausparametri(700w: n laserteho tapauksessa)
Laserteho (W) | materiaali | Paksuus (mm) | Nopeus (m / min) | Kaasun leikkaus |
700W | Ruostumaton teräs | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Hiiliteräs | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Sähkön kokonaiskustannukset
Tuotteet | (KW) | Kokonaisteho (kw / h) | Kokonaiskustannukset (usd / h) |
Laser | 2.9 | ≦ 20,9 | USD2.0 (Tilit 60% kokonaiskuormituksesta) |
kone- | 9.5 | ||
Chiller | 4.5 | ||
Ilmakompressori | 4 |
Kaasun hinta
Kaasutyyppi | Hinta (USD / sylinteri) | Kapasiteetti (Min / sylinteri) | Kustannukset (USD / H) | Huomautus |
O2 | 2.5 | 60 | 2.5 | 1 mm hiiliteräs |
N2 | 4.2 | 15 | 16.5 | 1 mm hiiliteräs |
Nestemäinen N2 | 55 | 120 | 4.5 | 1mm ruostumaton teräs |
ilma | 1.1 (ilmakompressori) | Alle 2 mm hiiliteräksellä, laatu leikataan |
Asennusehdot
Myyjän henkilökunta valvoo asennusta seuraavasti:
1) asennus ja kokoonpano
2) Koneen ja työpöydän sijoittaminen
3) Kaapeleiden ja letkujen käyttö huoltokohdasta
4) Sähkökaapeleiden ja kaasuletkujen liittäminen koneeseen
Koulutusehdot
Käyttöönoton jälkeen myyjän teknikko aloittaa koulutuksen.
Asiakkaan on tarjottava riittävästi materiaalia ja kulutustarvikkeita koulutuksen tyydyttävän valmistumisen varmistamiseksi.
Koulutus käsittää seuraavat asiat:
1) Yleiskatsaus koneeseen
2) Ohjausominaisuudet ja toiminta
3) Koneen huolto ja säätö
4) Valvottu koneen käyttö
Koneoperaattorin koulutus on samanaikainen asennuksen ja käyttöönoton kanssa, joten henkilökunnan on oltava aina käytettävissä.
